Webの中心でケーブル愛を叫ぶ
― そんなバナナ！Banana Peel^®Cable ―

2025年12月16日

皆さんは、「ケーブル」と言われて思い出すのはどんなケーブルでしょうか？立場や職業によっても思い出されるのはさまざまかと思います。身近なところで言えばLANケーブルなどがありますね。
もう少し詳しい説明をすると、このLANケーブルにもUTPケーブル（シールド処理されていないツイストペアケーブル）とSTPケーブル（シールド処理されているツイストペアケーブル）があります。この他にも高速通信でおなじみの光ファイバーケーブルやファクトリーオートメーションの現場などにある機械やロボットなどの内部に組み込まれるロボットケーブル、いわゆるFAケーブルですね、それぞれの用途や仕様に合わせたさまざまな種類があります。

そんな膨大な種類のケーブルがある中、弊社が取り扱っているケーブルはごく一部となりますが、私、Sanko IBのケーブル担当（？）職人営業のブラッドが日々の営業活動の中で遭遇した面白ケーブルをご紹介したいと思います。

衝撃！そんなバナナ！Banana Peel^®Cable
Banana Peel^®Cableの特徴

構成図

参考情報
まとめ＋資料ダウンロード

1. 衝撃！そんなバナナ！Banana Peel^®Cable

ある日の昼下がりのこと。調べ物をしていた私は、パソコン画面を二度見した。
目を奪われた衝撃的すぎる文字。その名も！！

Banana Peel^® Cable

え？バナナの皮？ケーブル？

え？むけるの？

そんなバナナァァァアアア！！

というのがこのケーブルとの出会いでした。（若干盛りました、すみません）

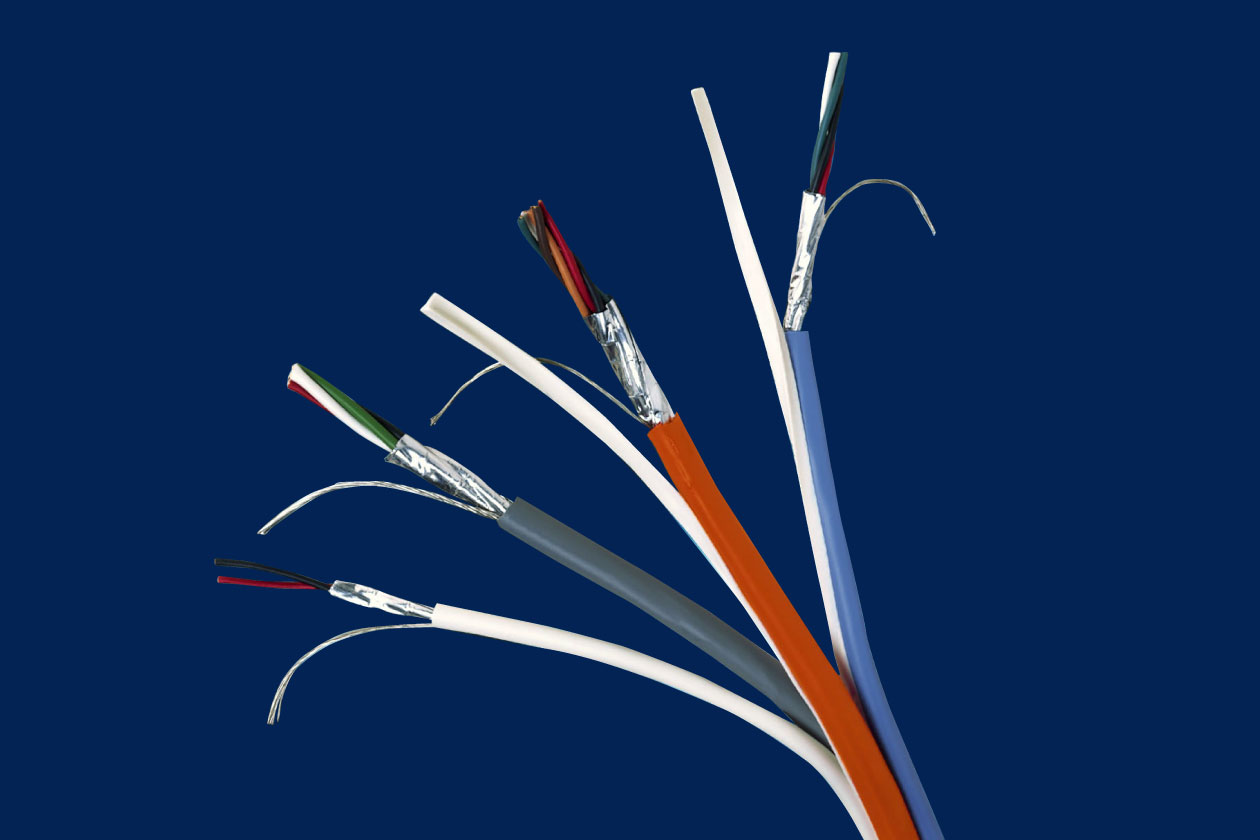

その名の通り、バナナの皮のように剥くことができるBelden社のアクセスコントロールケーブルです。

アクセスコントロールとは、主に入退室管理システムのことです。ドアのリーダーにカードを「ピッ」とかざすと開く仕組みと言えば分かりやすいでしょうか。
そんな面白ネーミングではありますが、「Lock Power（電気錠）」、「カードリーダー」、「ドアコンタクトスイッチ」「Rex^※入力（退出要求）」の4つの用途のケーブルが1つにくっついた、れっきとした複合ケーブルなのです。

※Rex（Request To Exit）：センサーやボタンによるドアの自動ロック解除

2. Banana Peel^® Cableの特徴

では早速、3つの特徴を見ていきましょう。

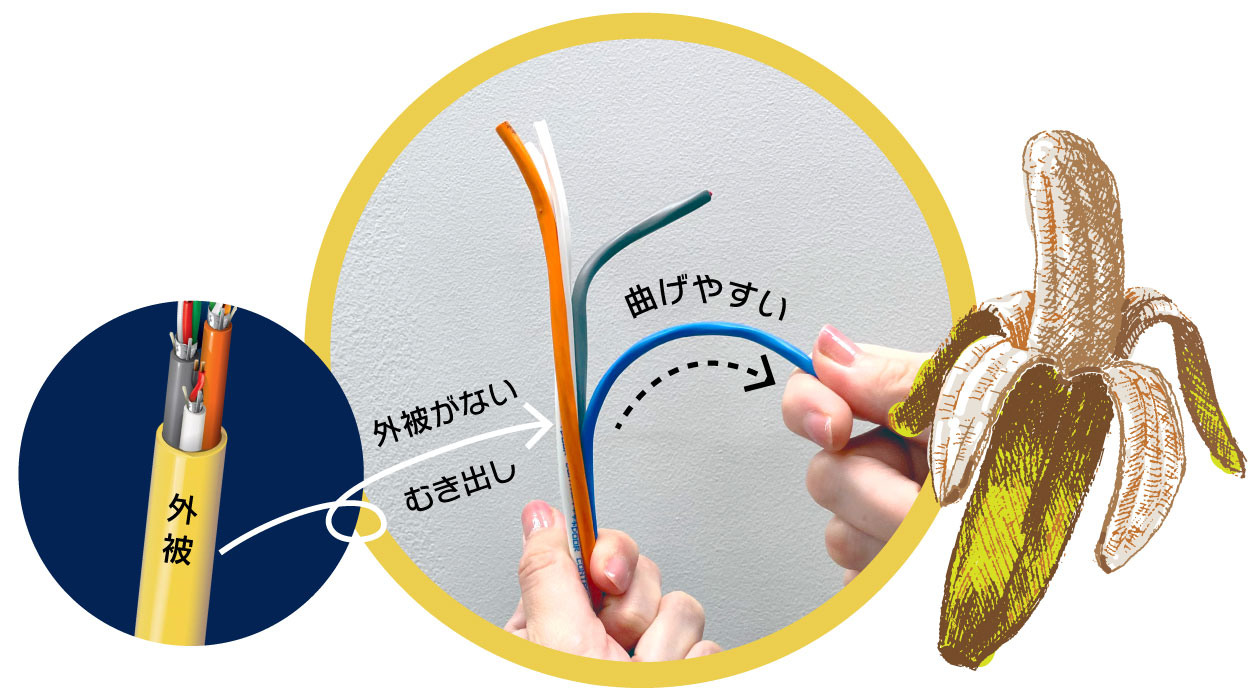

➊ 外被（シース）がない

特徴的なのは、一般的なケーブルに多く見られる、ケーブル全体を覆っている外被（シース）がなく、4本のケーブルがむき出しになっていること。
外被（シース）がないということは、外被がある複合ケーブルと比べても外形が小さく、曲げやすい！
そして簡単に剥ける！これぞバナナの皮！ネーミングに偽りなし！

メーカーであるBelden社によると、それぞれのケーブルの外径を9%小型化することができたため、結果として曲げ半径が、通常のケーブルに比べて約11%大きく（アップ）したそうです。
これにより、ドアループのように曲げ半径が厳しい場所や狭小スペースへの設置もしやすいケーブルとなっています。

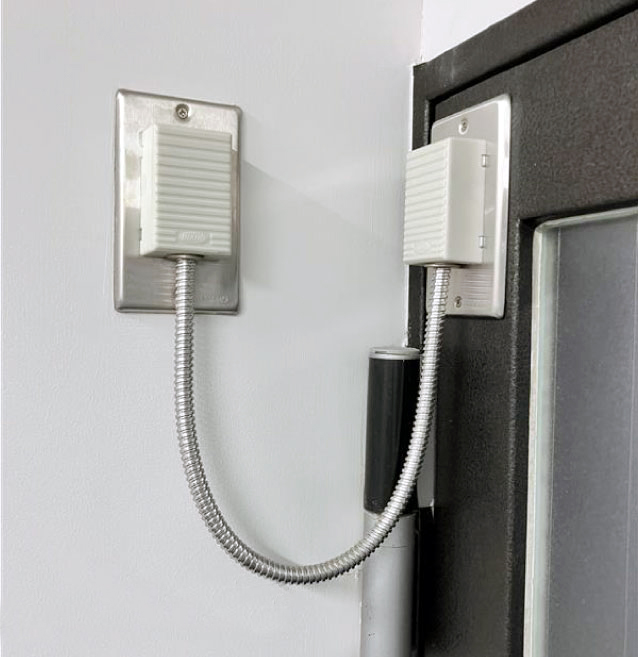

銀色の金具がドアループ ▶▼

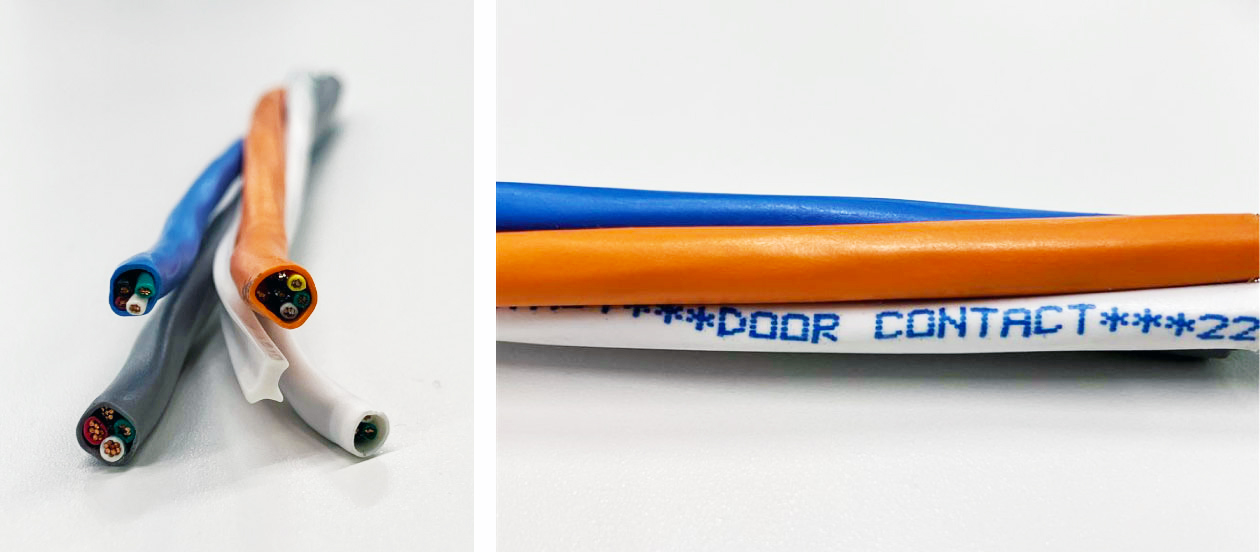

❷ 識別しやすいケーブル

本ケーブルは用途毎に色分けがされており、さらにケーブル側面に何に使うケーブルなのかが印字されているので、識別しやすいというのも特徴です。

色	英語表記	内容
灰	Lock Power	電気錠
オレンジ	Card Reader	カードリーダー
白	Door Contact	ドアコンタクトスイッチ
青	Rex	退出要求

▲ 色ごとに分かれているので、設置ミスの防止に役立ちそうです

➌ 設置費用の削減

このBanana Peel^® Cableは、4本のケーブルがそれぞれ中央のスプラインにくっついており、必要なケーブルを1本ずつ剥がしながら配線します。そのため、個別にケーブルを用意して引き回したり束ねたりする作業が必要ないため、設置費用の削減に貢献できる製品です。

Belden社によると、この形状にすることによって設置時間が最大31%削減できるという実証結果が出ています。
確かに、それぞれのケーブルを1本ずつ用意して、束ねて、配線して……と考えると、Banana Peel^® Cableは設置費用がダウンし、作業効率はアップしそうです。

4種類まとめて敷設したものの、1箱だけケーブル残量が少なかったために「1本だけ届かなかった！」なんてことが起こりそうですが、このケーブルならば、そんなこともなさそうです。

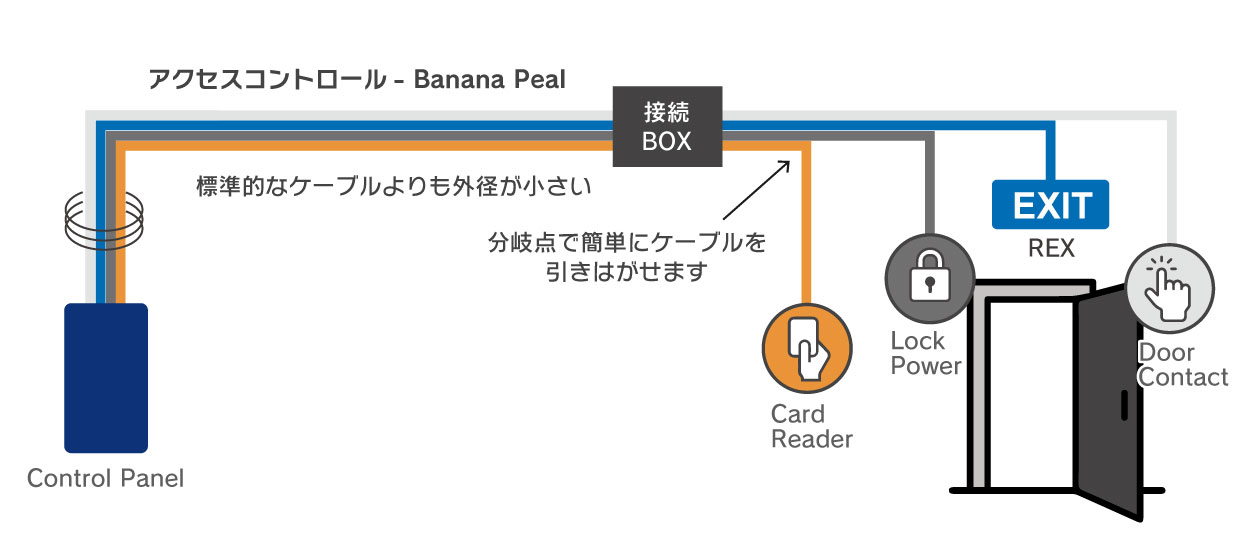

3. 構成図

4. 参考情報

《参考動画》
Access Control Cables | Belden
https://youtu.be/pZgbIhYKzQo?si=ut-3Jj2Lp2ZH0SKi

型番	難燃性	Lock Power （灰）	Card Reader （オレンジ）	Door Contact （白）	Request Exit/Spare （青）
Standard
558AFS	CMR	4C, AWG 18, シールド	3ペア, AWG 22, OA シールド	2C, AWG 22, シールド	4C, AWG 22, シールド
658AFS	CMP
558ANH	CMG
558ALW	CMG,Cca
558ALY	CMG,Dca
Extended Distance
538AFS	CMR	4C, AWG 16, シールド	3ペア, AWG 18, OA シールド	2C, AWG 18, シールド	4C, AWG 22, シールド
638AFS	CMP	4C, AWG 16, シールド	3ペア, AWG 18, OA シールド	2C, AWG 18, シールド	4C, AWG 22, シールド
Standard Style2
558AMS	CMR	4C, AWG 18, シールドなし	3ペア, AWG 22, OA シールド	2C, AWG 22, シールドなし	4C, AWG 22, シールドなし
638AFS	CMP	4C, AWG 18, シールドなし	3ペア, AWG 22, OA シールド	2C, AWG 22, シールドなし	4C, AWG 22, シールドなし
Extended Distance, Style2
538AMS	CMR	4C, AWG 16, シールドなし	3ペア, AWG 16, OA シールド	2C, AWG 18, シールドなし	4C, AWG 18, シールドなし
638AMS	CMP	4C, AWG 16, シールドなし	3ペア, AWG 18, OA シールド	2C, AWG 18, シールドなし	4C, AWG 18, シールドなし
Standard Style3
558GMS	CMR	4C, AWG 16, シールドなし	3ペア, AWG 16, OA シールド	2C, AWG 18, シールドなし	4C, AWG 18, シールドなし
658GMS	CMP	4C, AWG 16, シールドなし	3ペア, AWG 16, OA シールド	2C, AWG 18, シールドなし	4C, AWG 18, シールドなし
Exit Reader
658GFS	CMP	4C, AWG 18, シールド	3ペア, AWG 22, OA シールド	2C, AWG 22, シールド	3Pr, AWG 22, OA シールド（黄色）
OSDP Reader
658HMS	CMP	4C, AWG 18, シールドなし	1ペア, AWG 24, OA シールド Reader +18/2 シールドなし Power	2C, AWG 22, シールドなし	4C, AWG 22, シールドなし

3. まとめ

いかがでしたでしょうか。今回ご紹介した「Banana Peel^® Cable」、バナナの皮という面白ネーミングではありましたが、現場作業の効率化が期待できるドア制御用のアクセスコントロールケーブルでした。

ドア制御は既存のドアに後付けでも設置が可能ですので、今後ドア制御の設置をお考えの方は、このBanana Peel^® Cableを思い出していただけると嬉しいです。

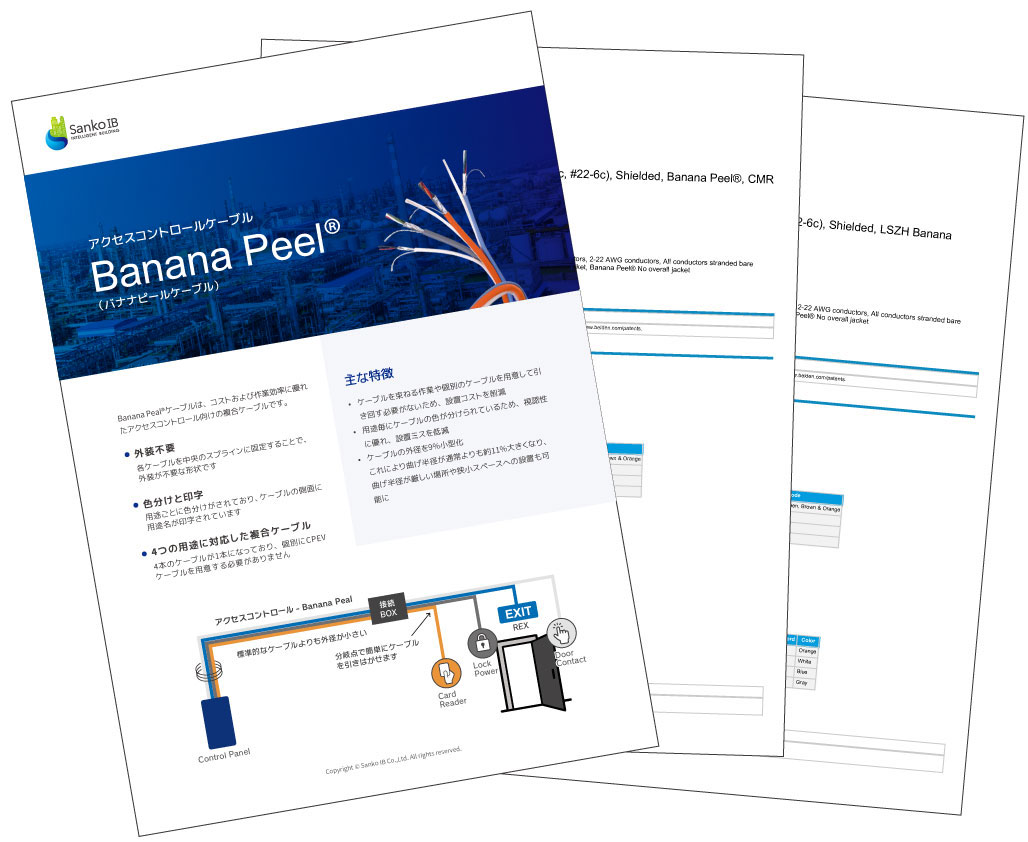

Banana Peel^® Cableには、さまざまなペアや芯線のものがありますので、それぞれの用途に合う仕様のものを選ぶようにしてください。より詳しい仕様については下記資料ダウンロードボタンからお願いします。
お見積や配線についてのご相談も承っておりますので、お気軽にご相談ください。
