Webの中心でケーブル愛を叫ぶ
― バナナ再び！長距離PoE をご存じか？
パワード・ファイバー・ケーブル ―

1. バナナ再び！―パワード・ファイバー・ケーブル

あの日、はじめて知ったこのケーブルは3本の線ががっちりとくっついていた。
３本といっても光ファイバーケーブルを中心に2本の電力線が一体となっている。
固くつながるこの線……何かを想起させる。
その時、私の脳内に流れてきたのは某インド映画。川に取り残された子供を助けようと見知らぬ二人ががっちり手をつないだ、あの某インド映画だった。がっちりつながったケーブル、これは友情か？固い友情なのか？炎と水ならぬ、通信線と電力線の友情！
よく見るとビジュアル的にバナナのように剥けそう！

剥けるのか？本当に？

剥くのか？まさか？…またしても…！？

友情か？使命か？それともバナナか？

あのBanana Peel® Cableを彷彿とさせるこの剥けっぷり。バナナ再び！
そう、それが！！

というのがこのケーブルとの出会いでした。（すみません、またしてもちょっと盛りました……）
以前ご紹介したBanana Peel® Cableと同様の複合ケーブルです。
Banana Peel® CableはBelden社のアクセスコントロールケーブルでしたが、今回ご紹介するパワード・ファイバー・ケーブルはコムスコープ社の長距離PoEです。

Banana Peel® Cableとは何ぞや？という方は下記ブログをご覧ください。

そんなバナナ！Banana Peel® Cable

詳しく見る

2. 長距離PoEとは？長距離PoEと言われる理由

まずはPoEについて簡単にご説明しましょう。 PoE（Power over Ethernet）は、LANケーブル1本でデータ通信と電源供給を同時に行うことのできる技術です。電源が取れない場所でもPoEに対応した機器であれば、LANケーブルだけで給電できます。

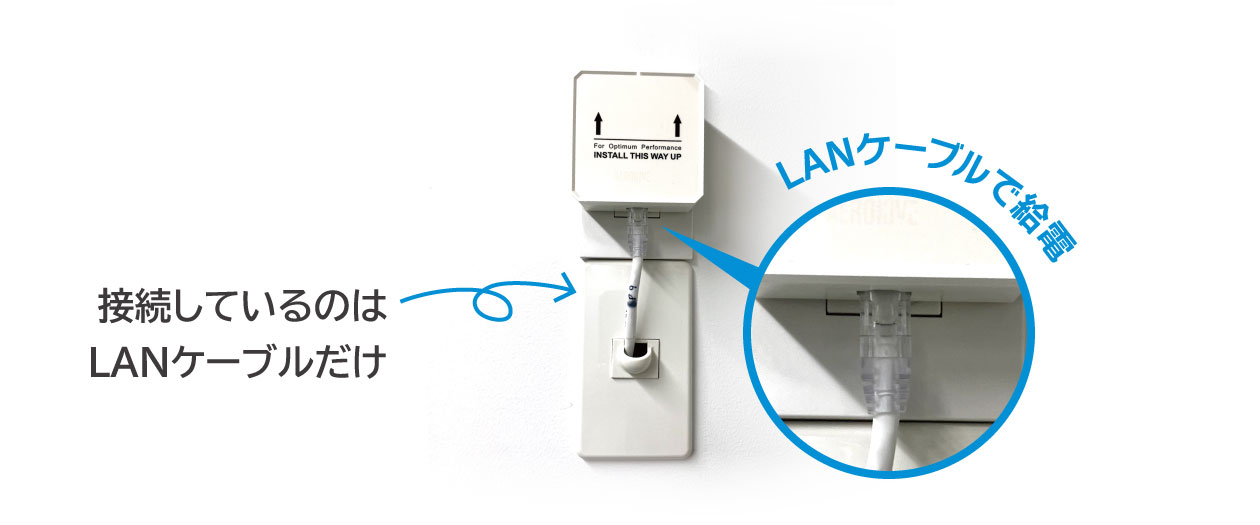

例えば、こんな感じ。コンセント挿していませんよね？

今回ご紹介する「パワード・ファイバー・ケーブル」もデータ通信と電源供給が可能な長距離PoEです。
あれ？PoEと何が違うの？と思った皆さま、ノンノン、よく見てください。

です。そう今回のキーワード『長距離』です。
『電源供給と通信が同時にできます』そう言われれば一見PoEのようにも思えますが、正確にはPoEではない！なぜなら複合ケーブルだから！物理だから！
そう、物理的な複合ケーブルだからこそできた「長距離」が特徴なのです。

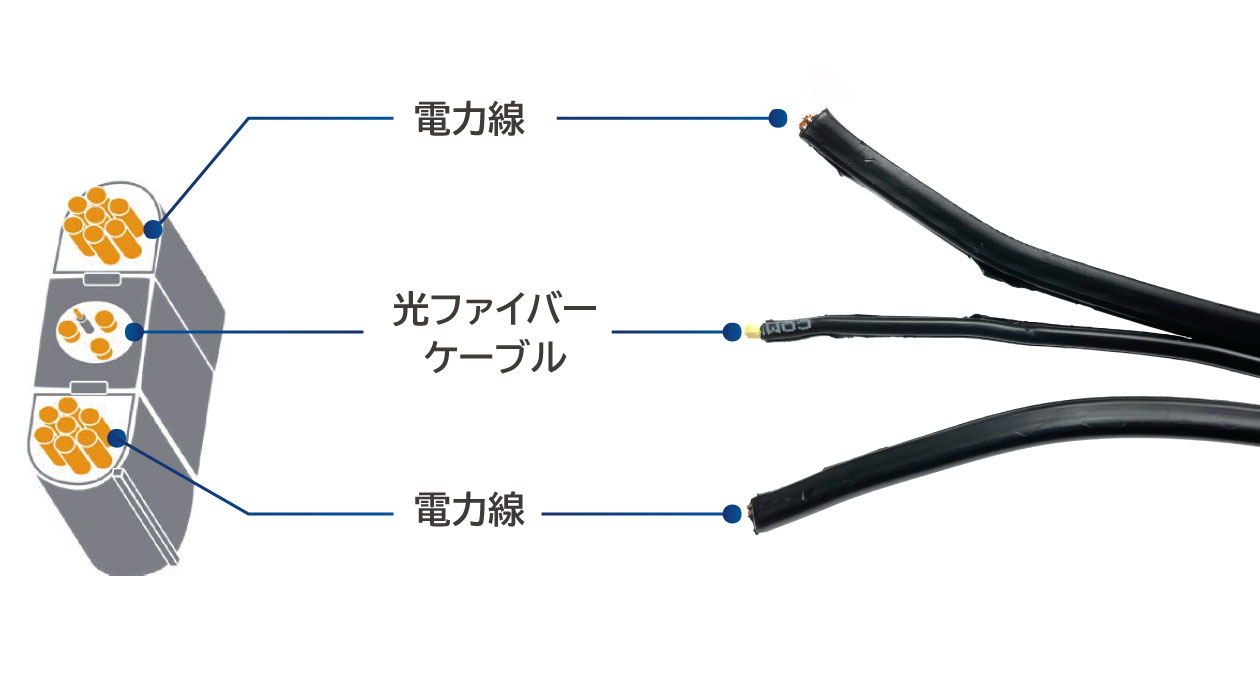

パワード・ファイバー・ケーブルは1本の光ファイバーケーブルを中心に電力線が2本、計3本のケーブルが一体となったユニークな複合ケーブルです。

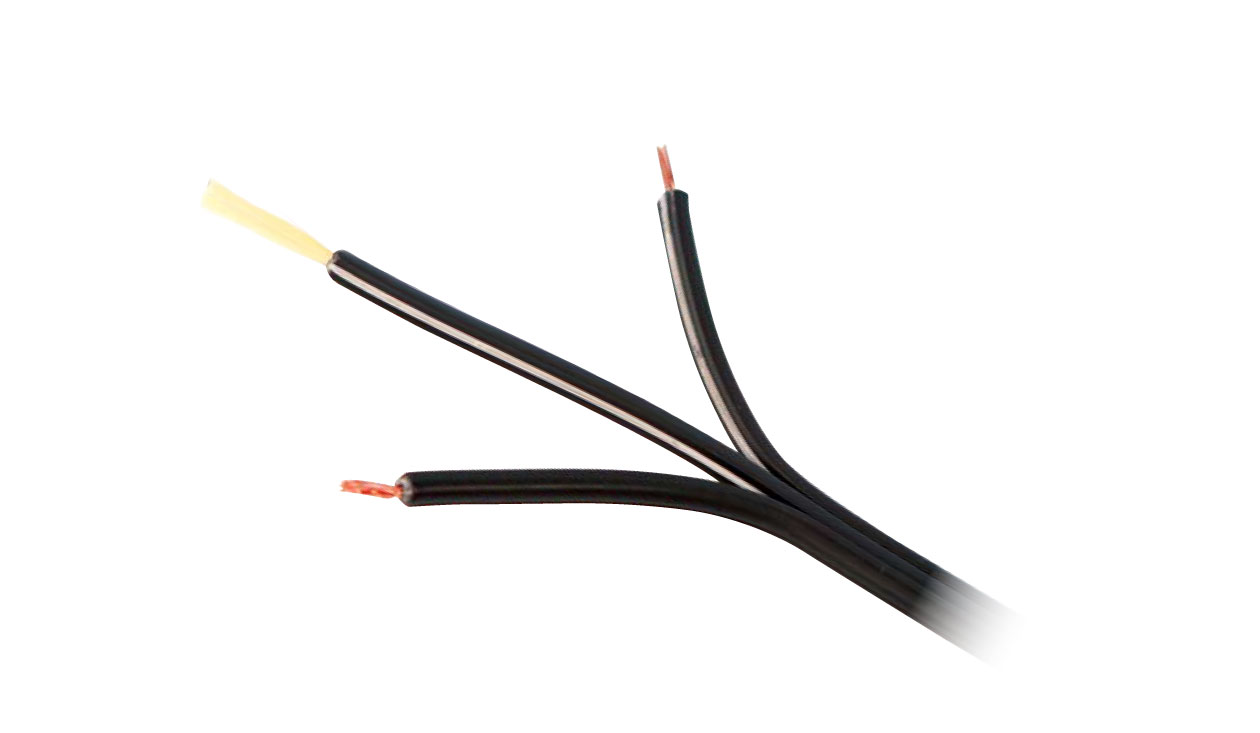

ちなみに、先端部分に切り込みを入れれば、手で簡単に剥けます……もとい、裂けます。
（バナナです、はい）

PoEとの違い

冒頭でも少し触れましたが通常、PoEの伝送距離は100mまでが限界です。
そして、光ファイバーケーブルは100m以上延ばすことはできますが、電源供給はできません。
これら2つの「良いとこ取り」をしたのが、このパワード・ファイバー・ケーブルというわけです。
パワード・ファイバー・ケーブルなら約1kmまで延ばすことができ、かつ給電ができるのです！なぜなら物理だから！

※48V電源、AWG12ケーブル、PoE+ 1ポートの場合

3. パワード・ファイバー・ケーブルのメリットと活用どころ

最大のメリットは、電源供給と通信が長距離まで引けること。
最大約1kmまでならケーブル1本で敷設できるので、工事工数の削減が可能となります。それにより、コスト削減にも貢献できるかと思います。
長距離だからこそ、Wi-Fiやカメラを設置したいけれど、近くに電源がない！という場合などにその本領を発揮します。例えば、広大な大学構内やグラウンド、キャンプ場といった場所などに最適です。

※★は電源

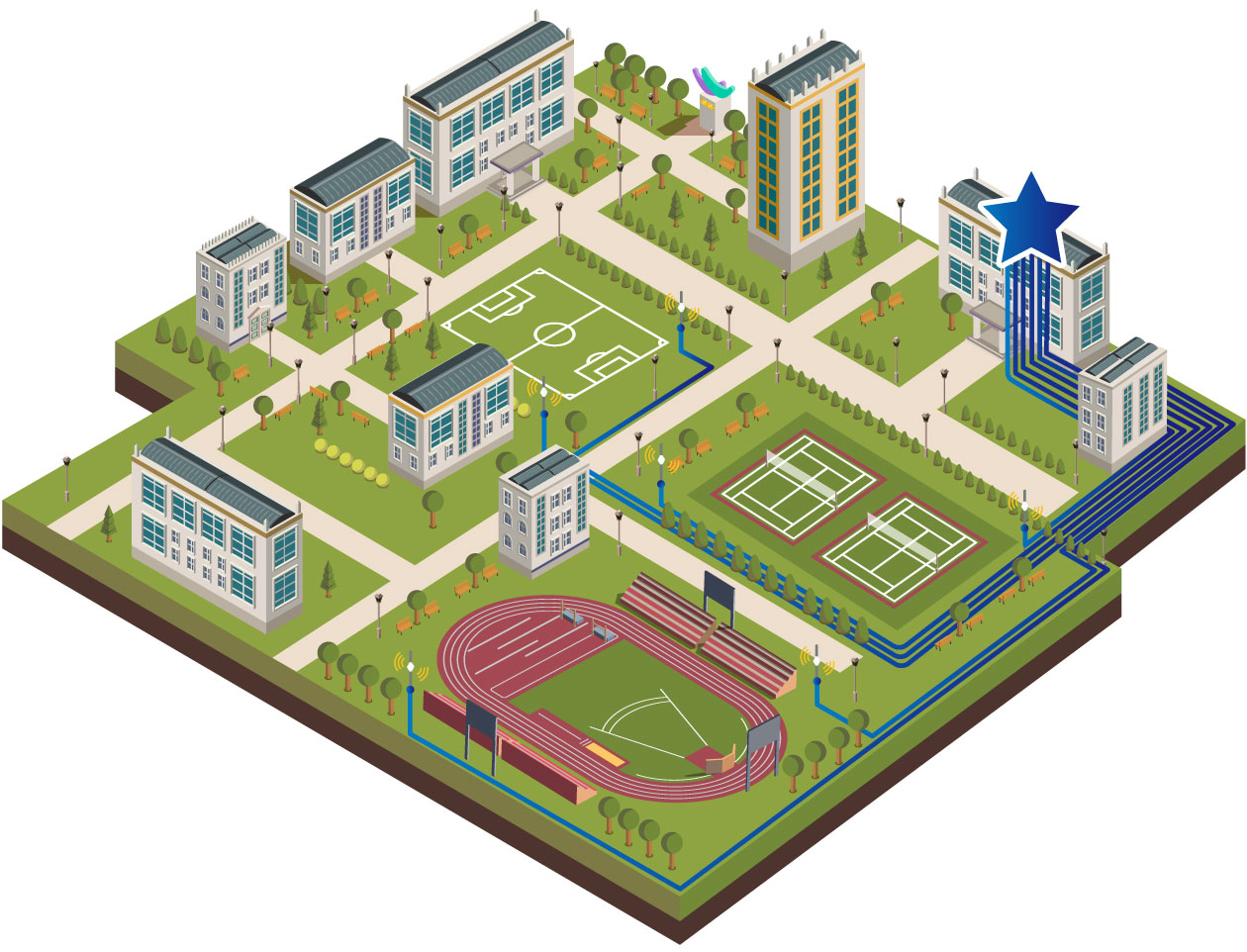

大学キャンパス

• キャンパスの隅々までWi-Fiを整備したい
• 特にグランドや広場の整備を強化したい

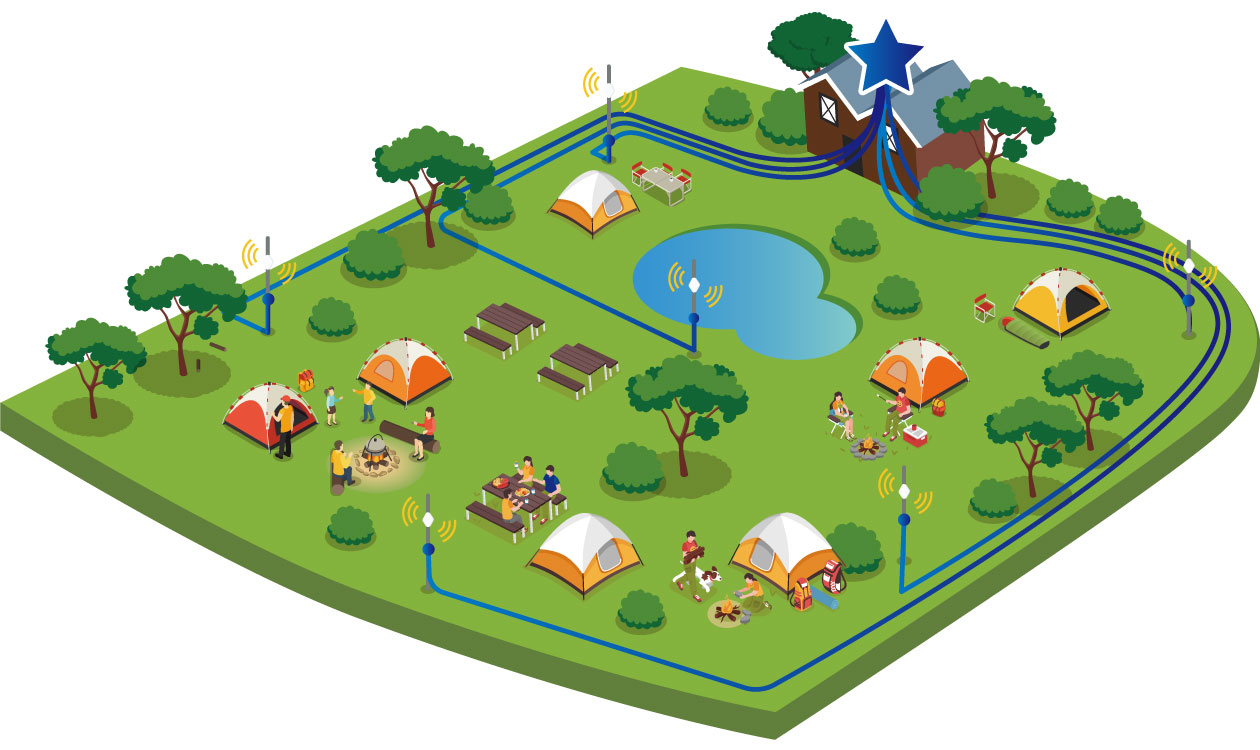

キャンプ場

• 管理棟以外で電源を確保できる場所がない
• 災害対策のためにキャンプ場全エリアで使えるWi-Fiを設置したい

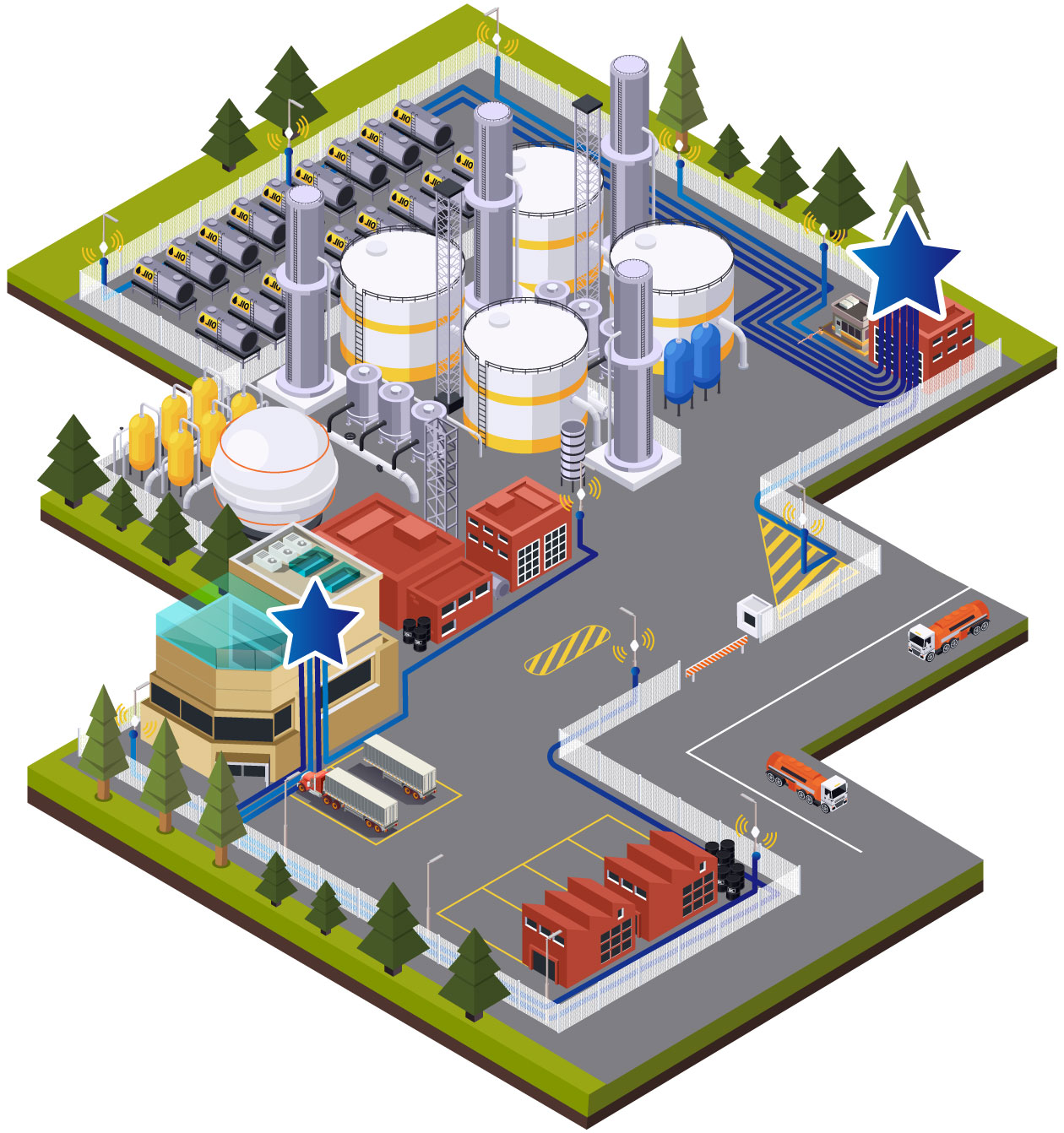

工場

• 敷地のどこからでも従業員が業務アプリを活用できるようWi-Fiを整備したい
• 入り組んだ敷地内では、大掛かりな工事や配線は控えたい

このケーブルを使えば、Wi-Fiなどのネットワーク接続を諦めていた場所でもこのケーブル1本で可能となります。とはいえ、本当に給電できるの？接続された機器は正常に稼働するの？という声が多少なりとも聞こえてきます。そのような方のために、パワード・ファイバー・ケーブルは本当に稼働するのか？という実証実験も行っておりますので、そちらもご参考にしてみてください。

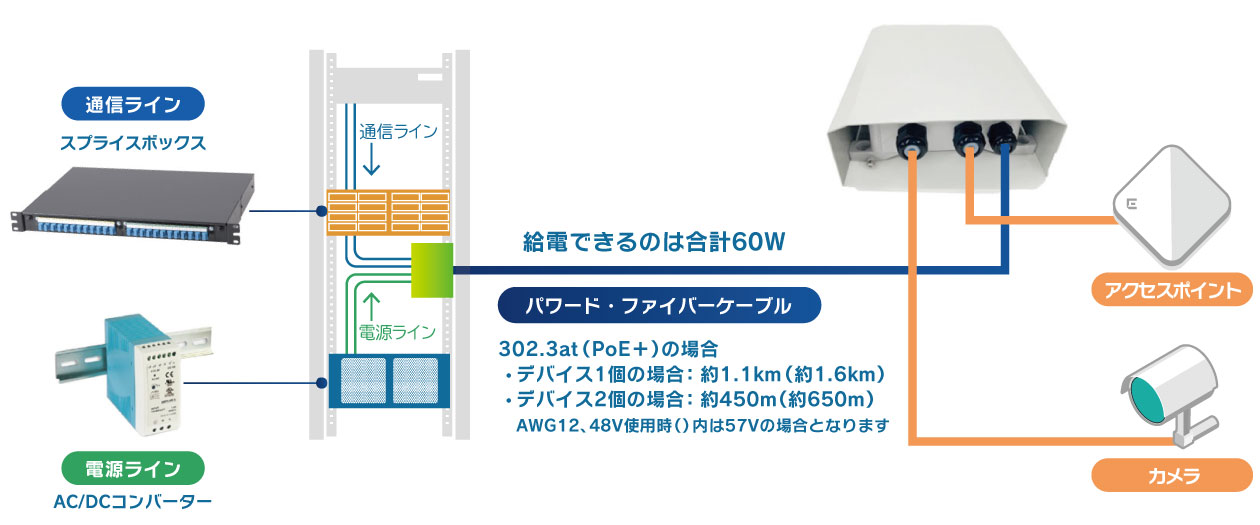

4. 構成図

5. まとめ

いかがでしたでしょうか。
今回ご紹介した「パワード・ファイバー・ケーブル」は、通信と電源供給が最大1kmまで延ばせる複合ケーブルでした。
少しニッチな製品ではありますが、電源確保が難しいキャンパスやキャンプ場、スキー場、駐車場などでこのようなニーズがありました際は、思い出していただけると嬉しいです。
Sanko IBでは、パワード・ファイバー・ケーブルとWi-Fiを組み合わせたソリューションをご紹介しておりますので、より詳しい内容については下記のソリューション紹介ページもご参考いただけたら嬉しいです。

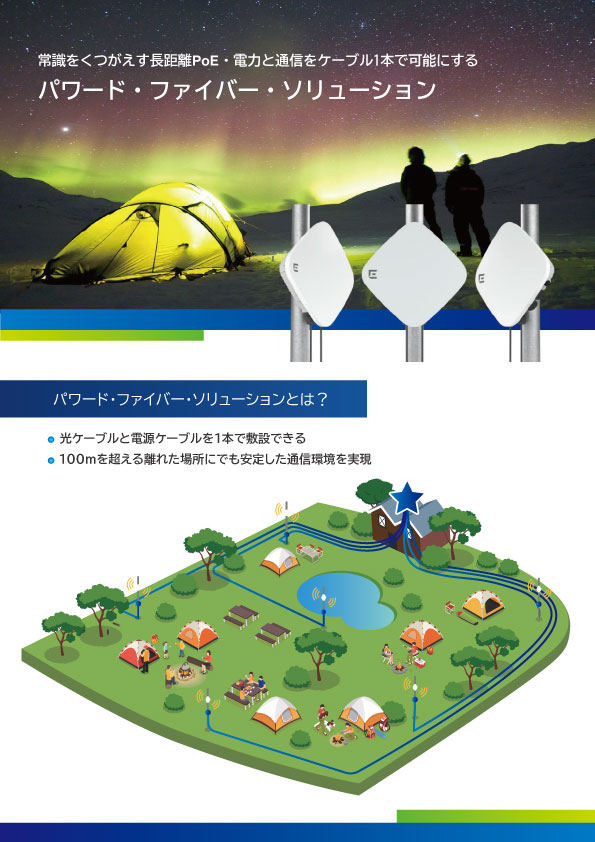

パワード・ファイバー・ソリューション

電源のない屋外でWi-FiやPoEカメラの設定を可能にします。
距離制約から解放する長距離PoE

詳しく見る

また、お見積や配線についてのご相談も承っておりますので、お気軽にSanko IBまでお問合せください。
